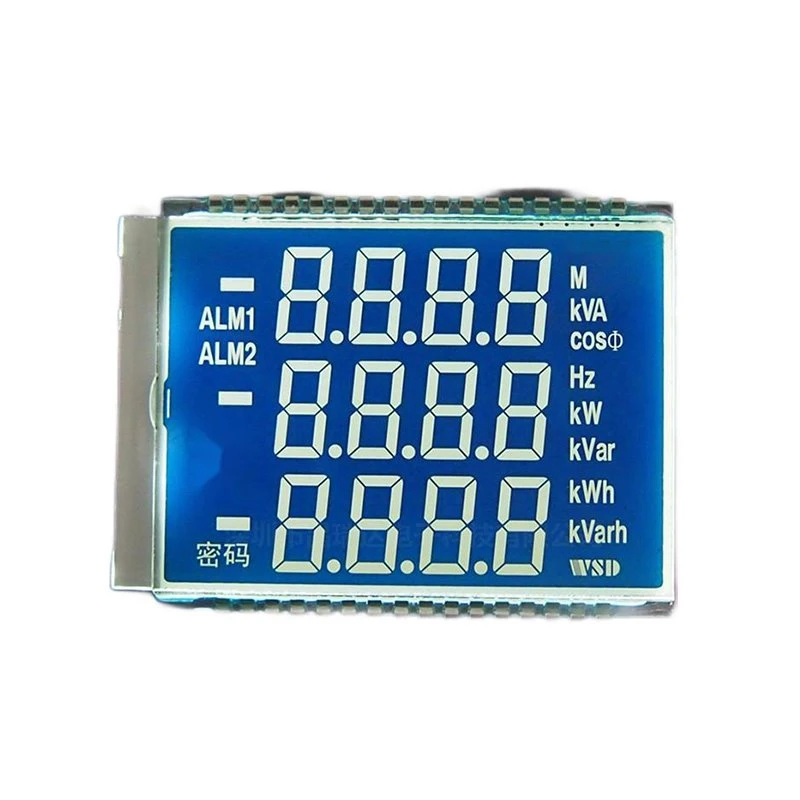

আউটপুট সহ পাওয়ার সাপ্লাই ইনস্ট্রুমেন্ট ডিসপ্লে মূলত সেগমেন্টেড ডিসপ্লে। ড্রাইভার সাপ্লাই ভোল্টেজ VDD রেঞ্জ হল 1.8V থেকে 3.6V, এবং LCD ড্রাইভার সাপ্লাই ভোল্টেজ VLCD রেঞ্জ হল 2.7V থেকে 5.5V। ছোট সাপ্লাই ভোল্টেজগুলি ব্যাটারি দ্বারা চালিত হতে পারে। আউটপুট কারেন্ট হল 20mA (LED পোর্ট), এবং এটি সর্বাধিক 112- সেগমেন্ট ডিসপ্লে সমর্থন করে। ডিসপ্লে ডিউটি সাইকেল হল 1/3 বা 1/4 (স্ট্যাটিক)। ব্যবহারকারীরা সিস্টেমের নির্দিষ্ট নকশা অনুযায়ী চয়ন করতে পারেন. ইন্টারফেসটি 3-ওয়্যার সিরিয়াল ইন্টারফেসকে সমর্থন করে, যা সহজেই সিস্টেমের সাথে সংযুক্ত হতে পারে, সময় ও শ্রম সাশ্রয় করে এবং ম্যানুয়াল মিটার রিডিং এর ঝামেলা দূর করে।

LCD সেগমেন্ট ড্রাইভার 4টি COM পোর্ট ব্যবহার করে, প্রতিটি সাধারণ মেরু 28 পয়েন্ট পর্যন্ত একত্রিত হতে পারে, তাই এটি 112 SEG সেগমেন্ট পর্যন্ত নিয়ন্ত্রণ করতে পারে। প্রতিটি SEG সেগমেন্টের আউটপুট কারেন্ট হল 5mA, অর্থাৎ, যখন প্রতিটি সেগমেন্ট আলোকিত হয়, তখন তা হয় মাত্র 5mA, এবং COM কমন পোল আউটপুট কারেন্ট হয় 5mA, তাই কারেন্ট ছোট হয় এবং বিদ্যুৎ খরচও কম হয়। GPO আউটপুট বর্তমান 10mA. কন্ট্রোলারকে COM সাধারণ মেরু এবং SEG সেগমেন্টের অন্যান্য মেরু নিয়ন্ত্রণ করতে হবে যা একই সময়ে প্রদর্শিত হবে। এইভাবে, যদি কারেন্ট সেগমেন্টের মধ্য দিয়ে যায়, সেগমেন্টটি আলোকিত হবে

আউটপুট সহ পাওয়ার সাপ্লাই যন্ত্রের জন্য এলসিডি সেগমেন্ট ডিসপ্লের বাজার প্রয়োগ:

· শিল্প যন্ত্রপাতি

· যোগাযোগ যন্ত্র

· বহনযোগ্য ডিভাইস (POS, ECR, PDA, ইত্যাদি)

· DVC

· গাড়ির স্টেরিও

· গৃহস্থালীর যন্ত্রপাতি

· ইন্সট্রুমেন্টেশন

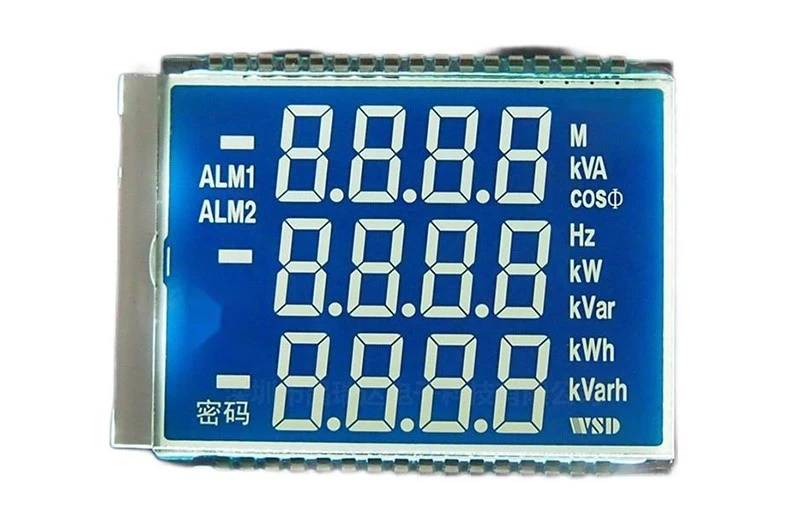

LCD with output for power supply instrument -
